HT12 系列拷貝機特別針對工控常使用的 FLASH 裝置所設計研發之拷貝機支持包含 SATA Slim(DOM) 7pin 或 22 pin, IDE 40/44 pin Slim(DOM) 、CFAST、 CF、M-SATA 或 M.2 規格之 FLASH 裝置。

　　針對不同規格之 FLASH 裝置，HT12拷貝機使用者只要透過經由選購之轉板配件，可靈活運用復制不同規格之 FLASH 裝置。對于需求復制不同規格介面的使用者提高了設備利用度。

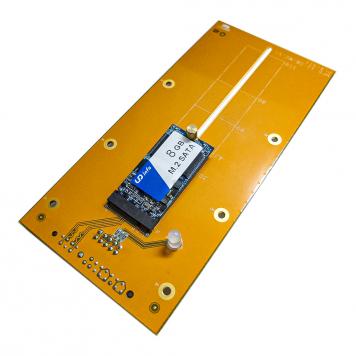

安裝此連接板

　　M.2 NGFF硬盤拷貝機

　　HT12 系列的推出，以性價比絕佳的硬體規格，提升的頻寬傳輸介面，及轉換介面的優勢，讓每一個復制端口產生最大的利用度，HT12 所有復制接口皆是獨立的通道，在資料傳輸表現方面，硬體經過全面性的革新與大幅度的升級，針對市面上各類主流工控 FLASH 商品，都有絕佳的復制表現。

　　M.2 NGFF硬盤拷貝機點功能特色

　　每一個埠擁有完全獨立的頻寬，不與其他埠分享頻寬。因此，每一個媒體得以全速前進，發揮最大傳輸速度!

　　HT12 支持市面上所有 IDE 或 SATA 工控 FLASH 裝置，包括 SATA Slim(DOM) 7pin 或 22 pin、IDE 40/44 pin Slim(DOM) 、CFAST、CF、 M-SATA 或 M.2(NGFF) 規格之 FLASH 裝置透過額外選購之轉接器，輕鬆解決不同介面間的轉換問題，大大提升產品利用率。

　　每個復制端口最高可傳送 150MB/秒之頻寛，每分鐘可達到 9GB/分鐘 (其表現效能會受不同裝置之效能而有所影響)。

　　快速拷貝或不同容量之間拷貝(BRIEF/RESIZE)會自動判斷來源媒體的檔案結構，并根據目的媒體的容量大小，決定使用的復制策略，以加快復制的速度，或調整檔案結構以適應目的媒體的大小。

　　提供不同的復制功能選項，可靈活運用應付所有的資料格式以及檔案系統格式。

　　支持復制 HPA(Host Protect Area) 及 DCO(Device Configuration Overlay) 隱藏保護區。

　　支持最精準之位對位(bit to bit)資料比對模式，此方式為目前已知最精準的方法之一。

　　支持完整資料抺除功能。

　　支持容量定址到至少 6TB。

　　支持監控軟件，即時監控機器的所有運作狀況，更可做為分析機器運作時發生的錯誤，及應用在分析產能及良率的用途上。

　　操作簡單，無須復雜之設定。

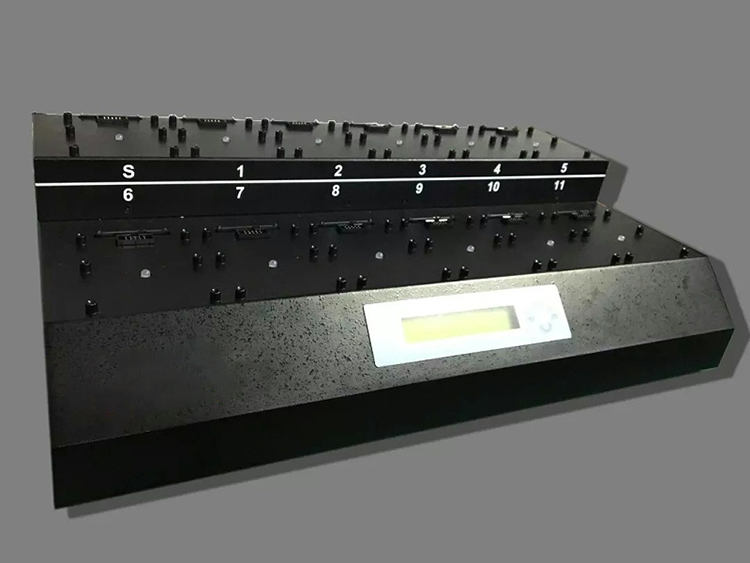

　　M.2 NGFF硬盤拷貝機外觀

　　M.2 NGFF硬盤拷貝機主功能說明

　　BRIEF COPY

　　BRIEF 會分析來源媒體資料，決定有效的資料區域，然后依照設定模式 SET COPY、SET COMPARE 決定是否要復制，或是比對，或是兩者都做。

　　此復制模式可支持的檔案結構包含 Microsoft Windows / Dos (FAT12、 FAT16 、 FAT32 、 NTFS) 、 LINUX (EXT1 、 EXT2 、 EXT3、 XFS 、 ReiserFS)、Apple Macintosh(HPFS)。

　　由于這個模式會嘗試解釋來源媒體的檔案結構，而只復制有資料的區段，所以如果儲存的資料少于總?cè)萘繒r(shí)，可以加快復制的速度。

　　BRIEF 的結果，無論目的媒體的大小，其檔案結構呈現的容量會跟來源一樣。所以當然 BRIEF 只適合目的媒體大于或等于來源媒體容量的情況。

　　RESIZE COPY

　　RESIZE 可以解決復制不同容量的來源媒體與目的媒體。因此，目的媒體剩余的容量可再繼續使用，不受限制。

　　RESIZE 可以接受目的媒體比來源媒體小，但有效資料仍要放的下才行。由于 RESIZE 會重建整個檔案系統，如果目的與來源容量差異過大，導致無法重建檔案結構時，HT12 會回報失敗。

　　也因?yàn)橹亟n案系統的關係，RESIZE 的速度也較慢。如果目的媒體彼此間容量有差異時，RESIZE 會以最小容量的目的媒體為依據，重建檔案系統。

　　RESIZE 同樣也會參考設定模式中 SET COPY、SET COMPARE 決定相關的配套措施，採取的方式可以參考 BRIEF 的說明。

　　特別的是 RESIZE 不支持 SET COMPARE，因?yàn)檎麄€(gè)檔案系統被重建，已經與塬來不同，所以 RESIZE 會忽略這個設定。

　　DISK COPY

　　復制整個來源媒體的內容到目的媒體。這個模式不會嘗試解釋來源媒體的檔案結構，所以可以復制未知的檔案結構，但是由于它連沒用到的資料區也一同復制，所以花費的時間跟容量有關，而與實際儲存的資料量無關。

　　FULL 同樣也會參考設定模式中 SET COPY、SET COMPARE 決定相關的配套措施，採取的方式可以參考 BRIEF 的說明。

　　VERIFY

　　掃描目的埠之 FLASH 裝置，此功能提供簡易功能，篩選出無法被正常讀取之媒體。由于 VERIFY 不需要來源媒體，所以做 VERIFY 操作，只有 HT12 的目的埠可以被拿來使用。

　　ERASE

　　將目的埠整顆媒體資料清除。

　　由于 ERASE 不需要來源媒體，所以 HT12 的目的埠都會被拿來使用。在執行此項操作，HT12 將立即與來源埠自動斷電，所以您不需刻意移除來源埠的來源媒體，也不用擔心來源媒體裡面的寶貴資料被抹除。

　　DIAG

　　根據 DIAGNOSTIC SETUP 目錄底下 SET WRITE TEST, SET READ TEST,SET RANDOM READ 以及 SET RANDOM WRT 設定，對硬碟做硬體檢測健康動作。

　　DIAGNOSTIC 功能由于不需要來源母碟，通常幾個細項設定都是獨立運作的。但其中 SET READ TEST 的運作則因?yàn)樾枰鶕?jù) SET WRITE TEST 隨機寫入的 PATTERN 值來做為資料比對的工作範圍，也因此，SET READ TEST 是不允許被獨立操作的，強制執行 SET READ TEST 的結果，機器將顯示該相對應的埠「X」做為提示。

　　DIAG.結束之后，螢?zāi)幌路綄@示 V 或 X 來做為硬碟健康評估的結果。

　　SETUP

　　設定模式允許您對 HT12 做進一步的調整。在主功能下，您可以透過上下按鍵切換到 SETUP，按一次 ENT 按鍵進入該模式。離開的方式按一次 ESC 按鍵，回到主功能畫面。

　　設定模式說明

　　SET TO DEFAULT

　　回復 HT12 出廠預設值。

　　UPDATE FIRMWARE

　　更新 HT12 韌體版本。

　　SET COPY

　　要求 BRIEF 以及 FULL 做復制的工作。HT12 不允許您同時關閉 SET COPY 與 SET COMPARE。也就是說，他們至少會有一個是開啟的狀態。他們也可以同時開啟，表示您希望在復制后接著做比對的工作?！?」表示開啟，您可以按 RUN 鍵在開啟與關閉間選擇。

　　SET COMPARE

　　要求 BRIEF 以及 FULL 做比對的工作。「*」表示開啟，您可以按 RUN 鍵在開啟與關閉間選擇。

　　BRIEF IMMEDIATE

　　在主功能模式下，開啟 BRIEF IMMEDIATE，拷貝過程當中，HT12 將採取一邊分析母碟資料，一邊同時復制的模式。也就是邊分析邊拷貝 FLASH 裝置。

　　BRIEF IMMEDIATE 預設值是關閉的，不同的情況在于，當遇到某些特殊檔案系統，特別是分析母碟，通常需要花費相對久的時間，開啟 BRIEF IMMEDIATE，以邊分析母碟邊拷貝的策略下，將可大幅縮短拷貝時間。

　　SKIP READ ERROR

　　要求 BRIEF、FULL、RESIZE 對于來源媒體有壞軌的區域，進行忽略的動作，被忽略的磁區資料將被填零取代?！?」表示開啟，您可以按 RUN 鍵在開啟與關閉間選擇。

　　如果沒有設定 SKIP READ ERR，一旦遇到來源媒體檔案系統有毀損或壞軌時，就會停止讀取的動作，直接回報錯誤(ERROR)。

　　NO CAP CHECK

　　根據設定模式 NO CAP CHECK 的設定，要求主功能 FULL 採取不同措施的 FULL COPY 復制動作。開啟﹝*﹞NO CAP CHECK，當主功能 FULL 發現目的媒體與來源媒體容量不同時，仍舊繼續進行要求的工作，也因?yàn)闆](méi)有檢查兩者間的容量差距，所以通常 TARGET 端的復制結果會視為錯誤，也就是復制失敗。

　　如果沒有設定 NO CAP CHECK，當然就會以整個來源媒體作為檢查容量的範圍。「*」表示開啟，您可以按 RUN 鍵在開啟與關閉間選擇。
